Detalhamento executivo · padrão ROSAE

Detalhamento estrutural que a obra entende de primeira

Doze pranchas para você ver como eu entrego o detalhamento: concreto armado, fundações, contenção, reforço e estrutura metálica. Cortes em escala, cada bitola com a sua cor, armaduras desmembradas com a medida de cada trecho, quadro de aço e notas de execução.

Ver as 15 pranchas Falar no WhatsApp

Clique em qualquer prancha para ampliar e ler cada cota.

Prancha D-01: seção típica do muro de arrimo com solo, drenagem e níveis, planta da sapata e 3D — D-01 · B-01 · G-01

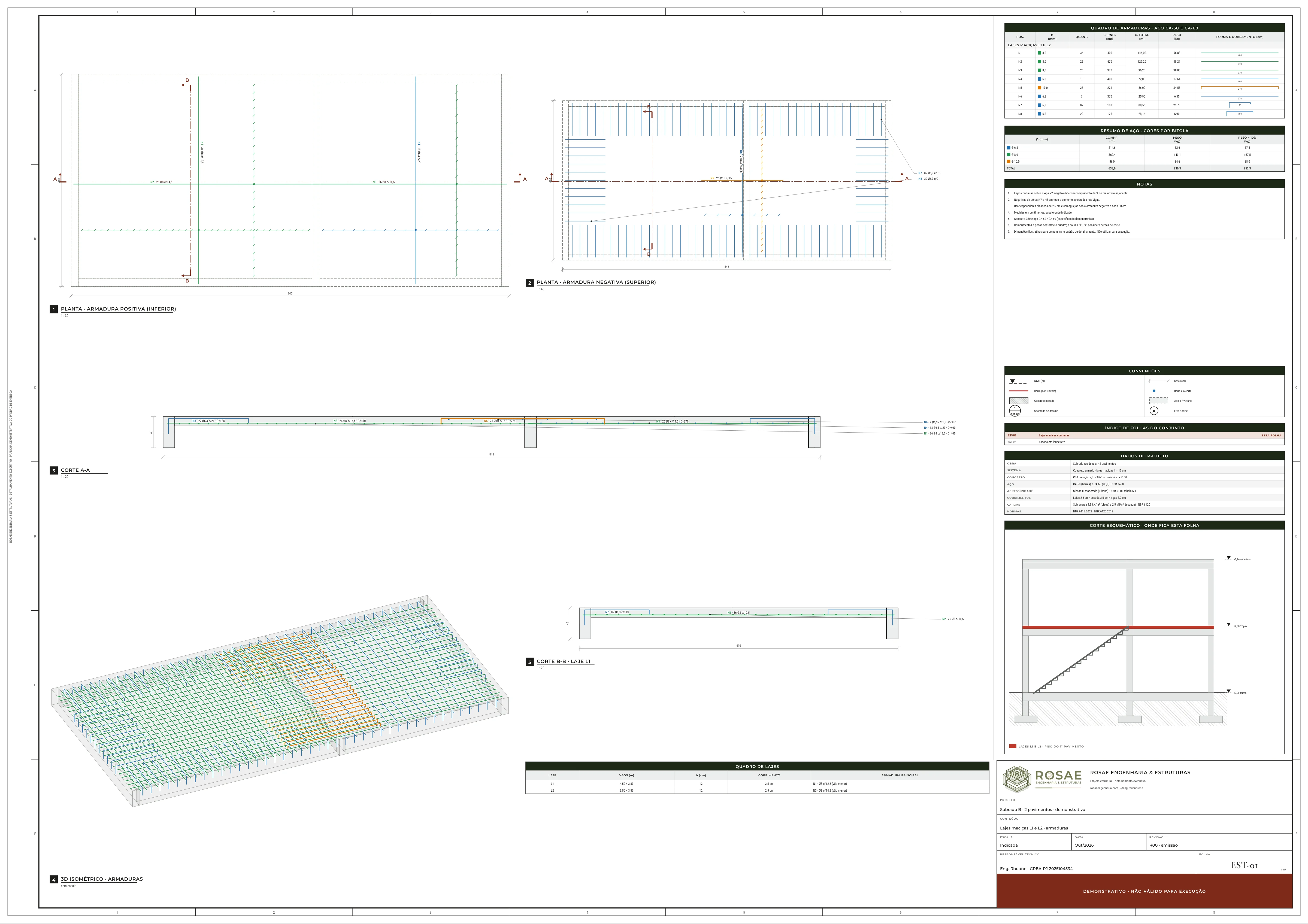

Prancha B-01: plantas das armaduras positiva e negativa de duas lajes contínuas, cortes A-A e B-B e 3D — D-01 · B-01 · G-01

Portfólio de detalhamento

Do bloco de fundação à ligação parafusada

Filtre por tipo de estrutura. Cada prancha abre em alta resolução: aproxime para conferir cotas, posições e o quadro de armaduras.

Prancha A-01: planta de locação de pilares e sapatas, 3D das fundações, corte típico de sapata e quadros de concreto — A-01Locação e fundaçõesFundaçõesResidência A · do modelo IFC real

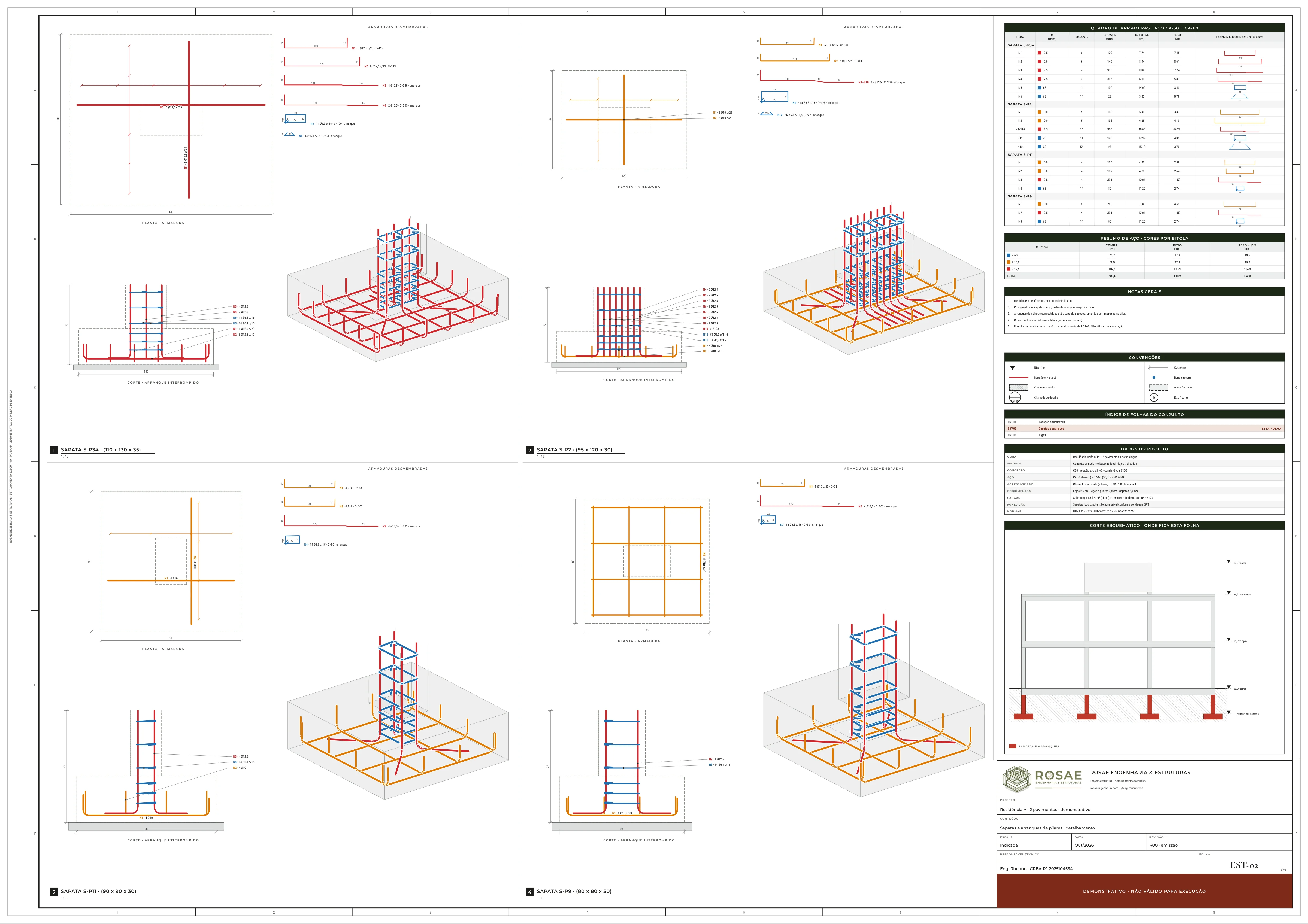

Prancha A-02: quatro sapatas com planta, corte, 3D isométrico da armadura e quadro de armaduras — A-02Sapatas e arranquesFundaçõesResidência A · do modelo IFC real

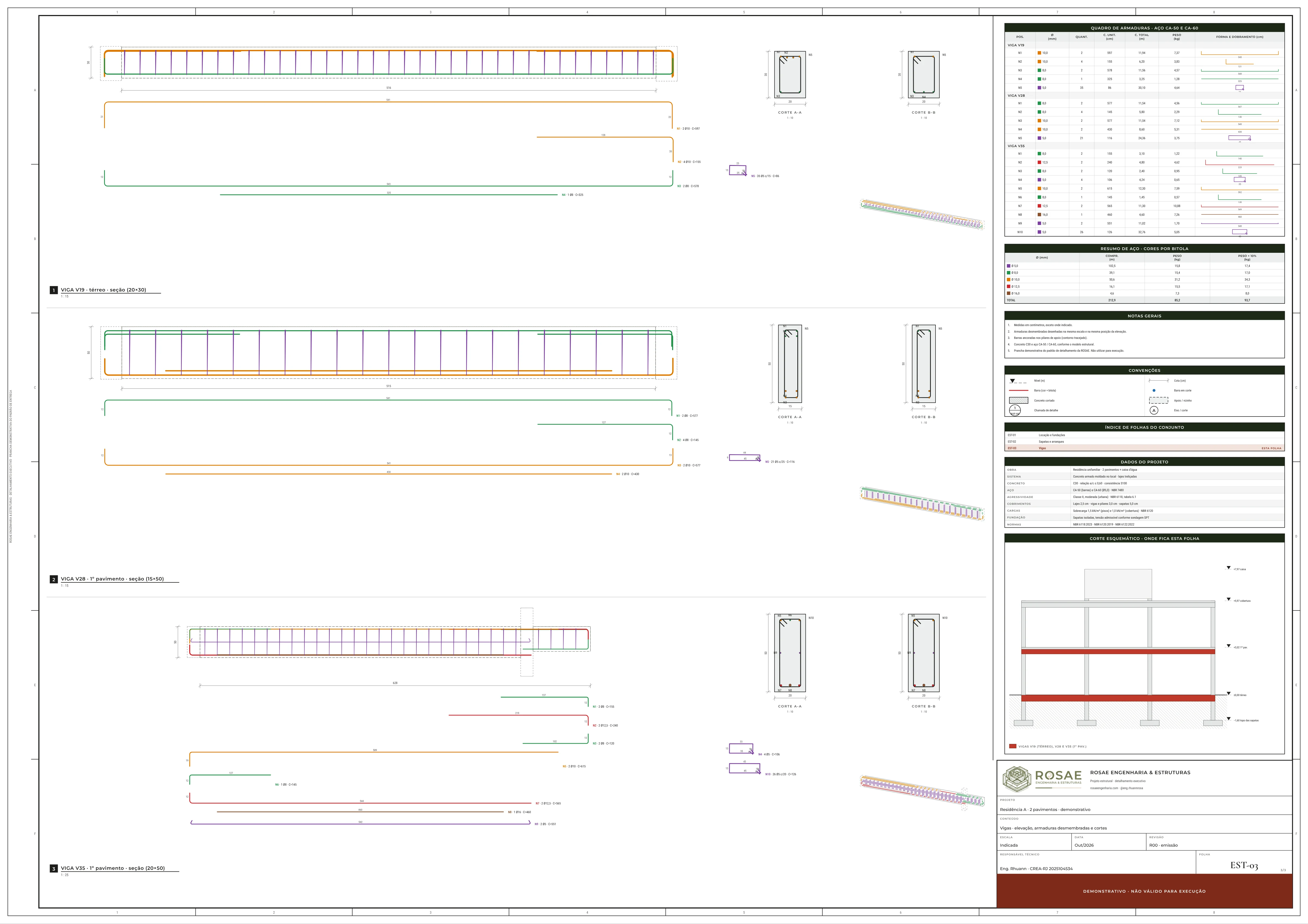

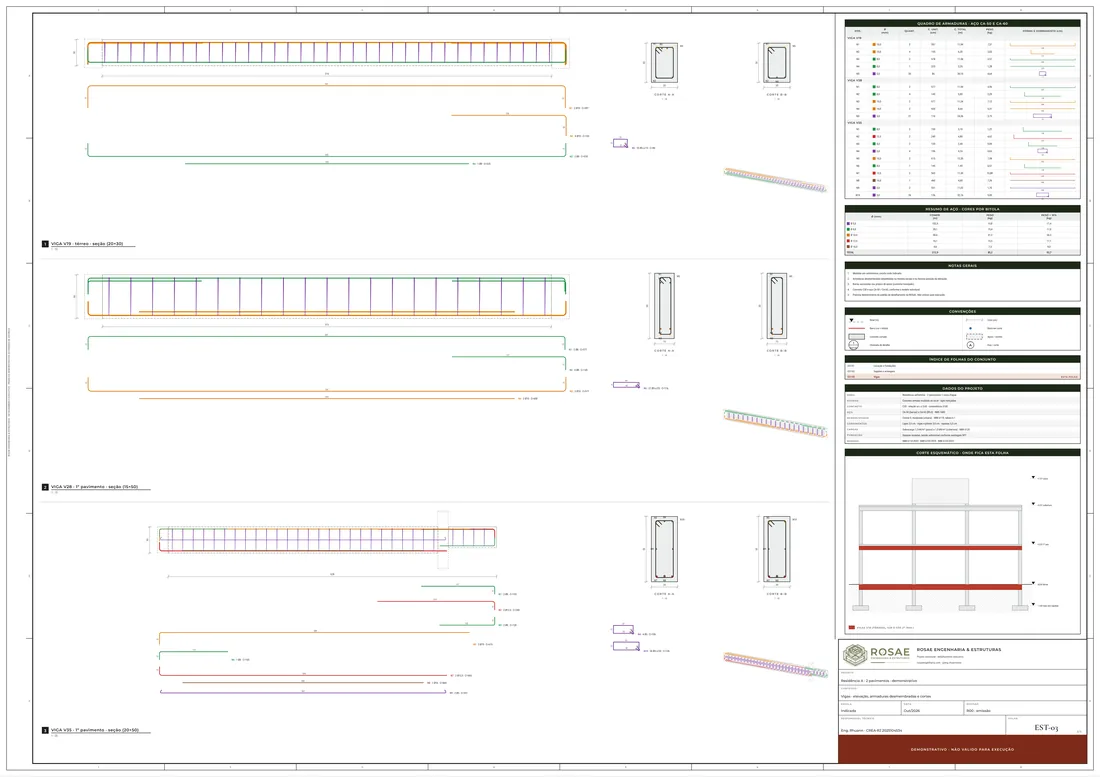

Prancha A-03: três vigas com elevação da armadura, cortes transversais, 3D e quadro de armaduras — A-03VigasConcretoResidência A · do modelo IFC real

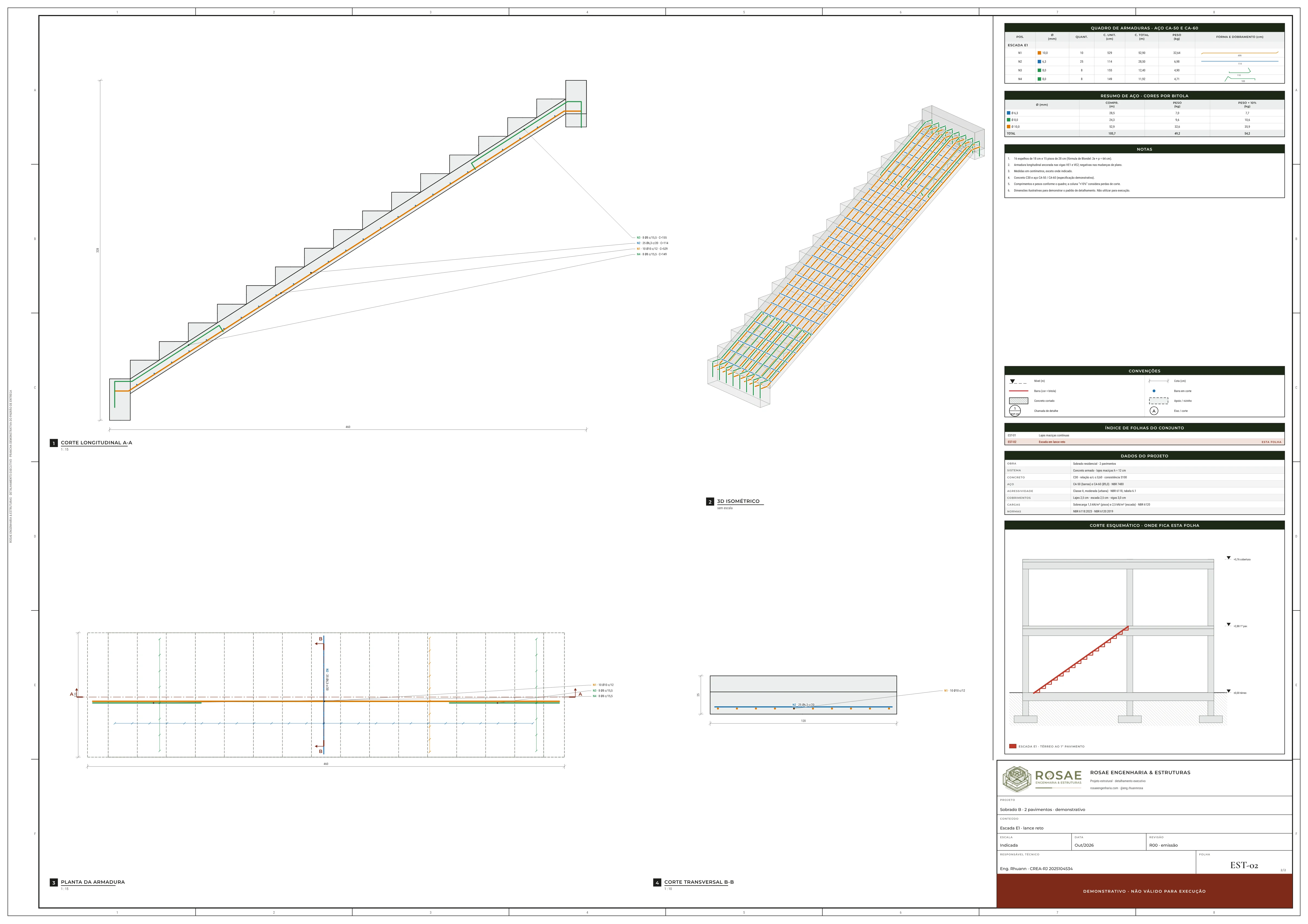

Prancha B-02: corte longitudinal da escada com degraus e armaduras, planta, corte transversal e 3D — B-02Escada em lance retoConcretoSobrado B · prancha demonstrativa

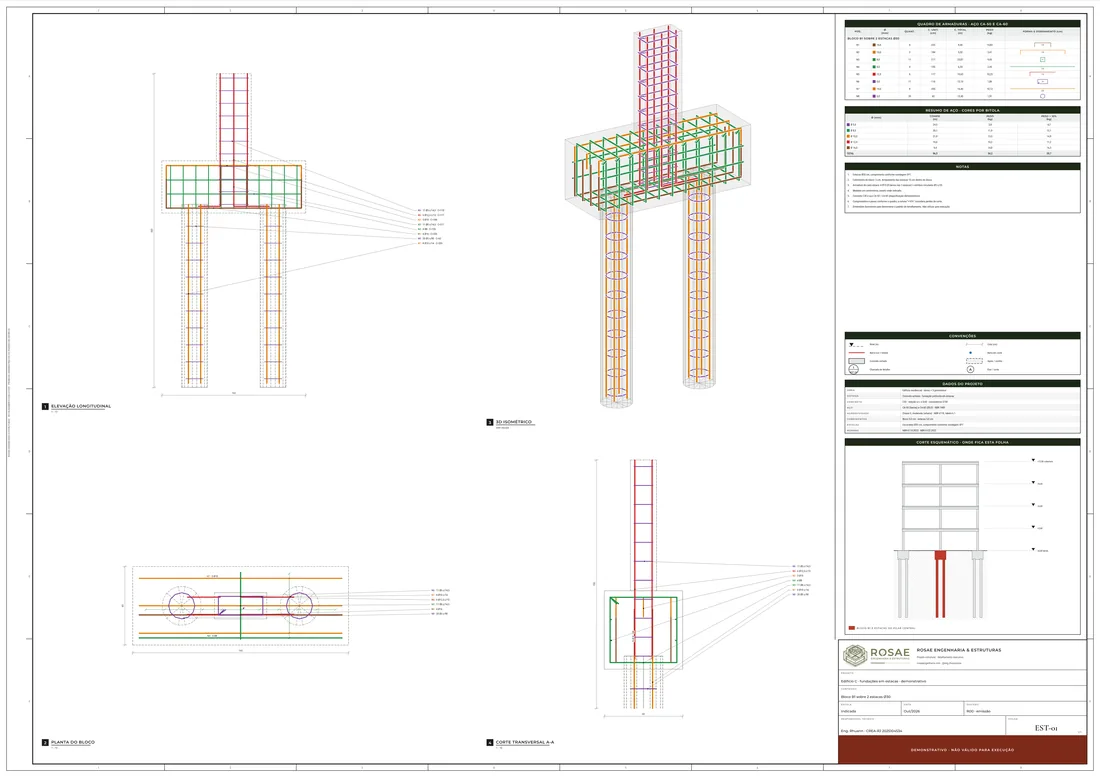

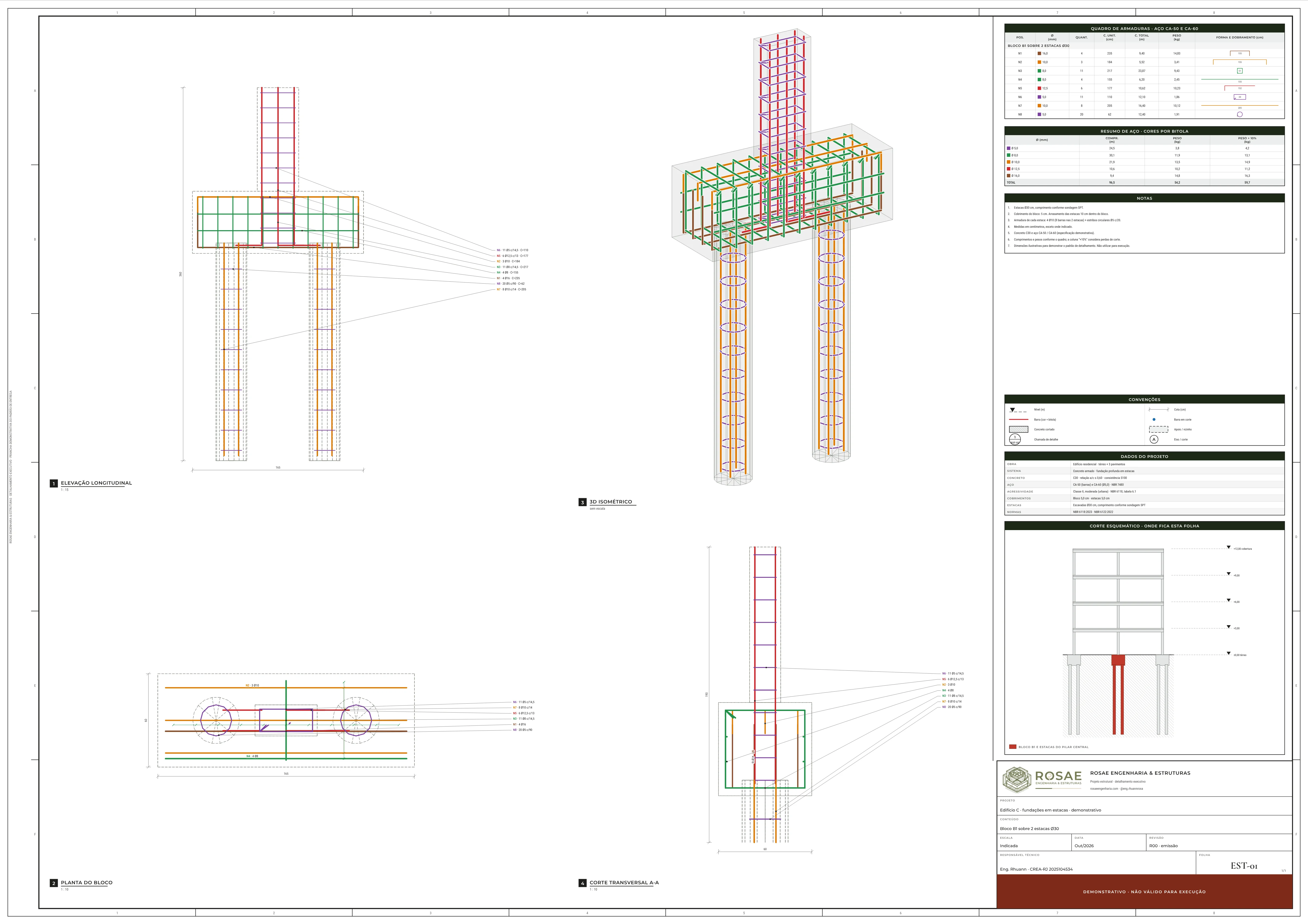

Prancha C-01: elevação, planta e corte do bloco sobre estacas com arranque de pilar e 3D — C-01Bloco sobre duas estacasFundaçõesEdifício C · prancha demonstrativa

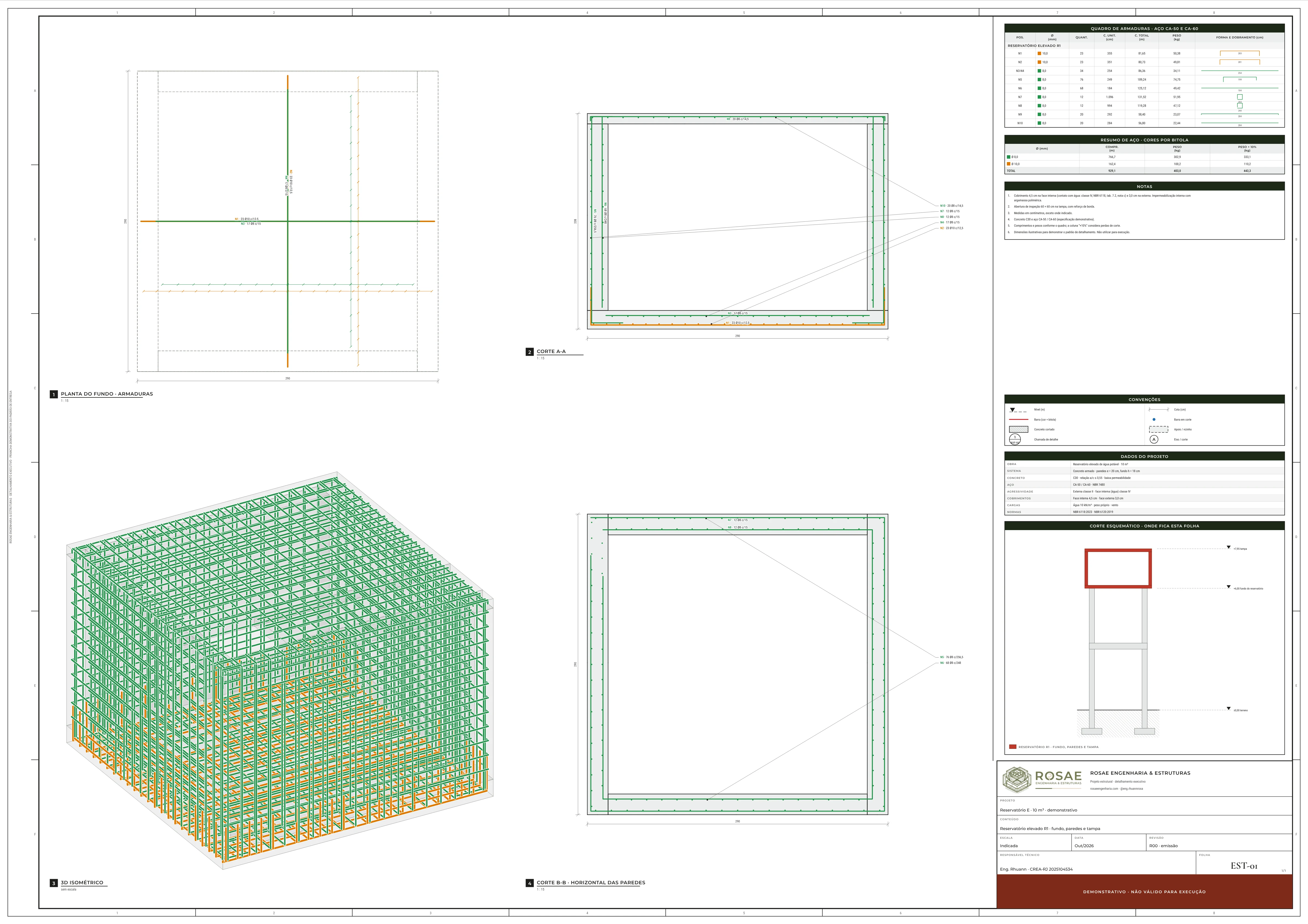

Prancha E-01: planta do fundo, cortes vertical e horizontal do reservatório e 3D da armadura — E-01Caixa d’água elevadaConcretoReservatório E · prancha demonstrativa

Prancha F-01: elevação do pilar reforçado, corte da seção existente e nova, detalhe do chumbador e sequência executiva — F-01Encamisamento de pilarReforçoReforço F · prancha demonstrativa

Prancha G-01: planta de cobertura e locação do galpão metálico de 20 × 42 m, elevações lateral e frontal, 3D e seções dos perfis — G-0120 × 42 m · planta, elevações e 3DMetálicaGalpão G · prancha demonstrativa

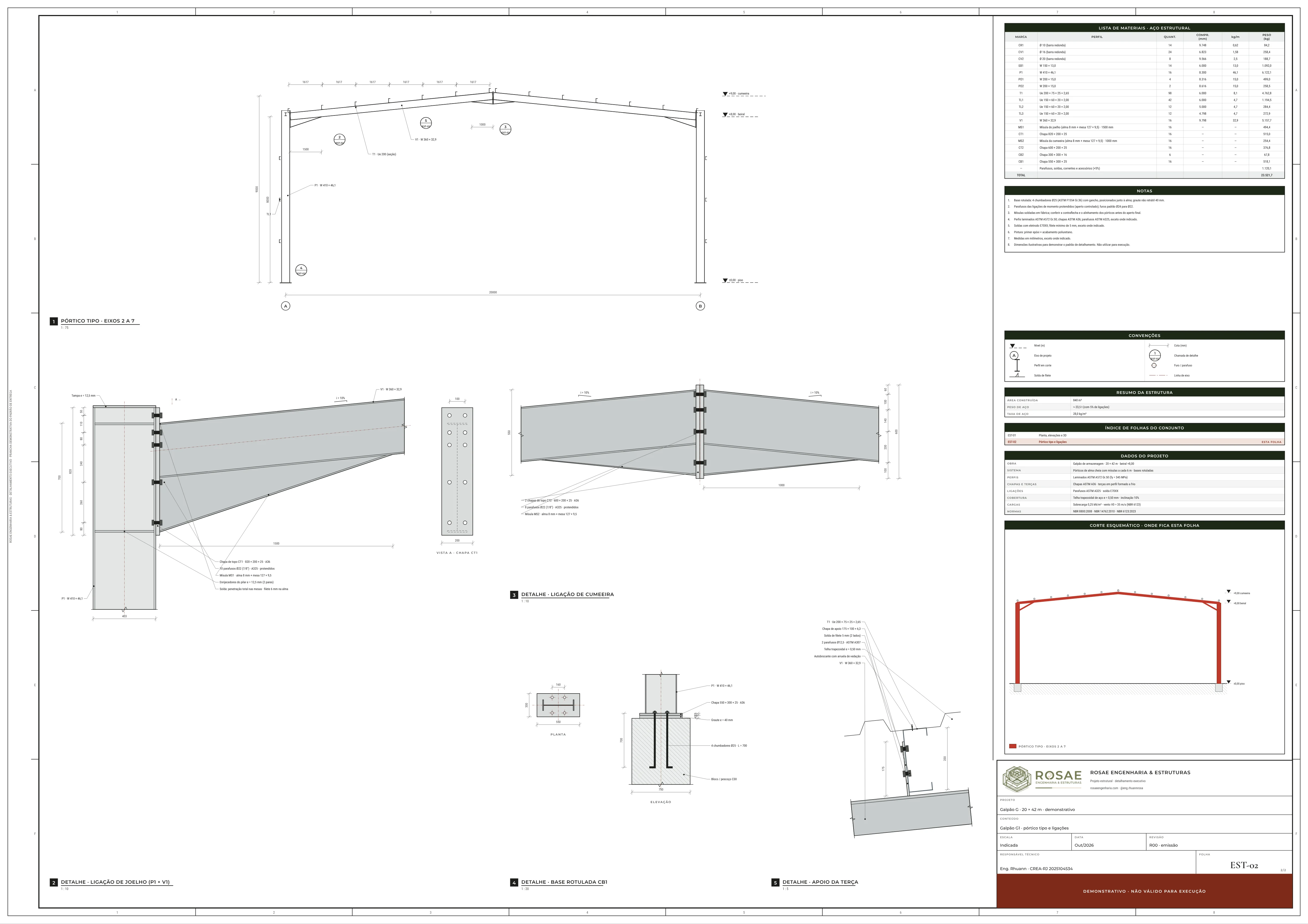

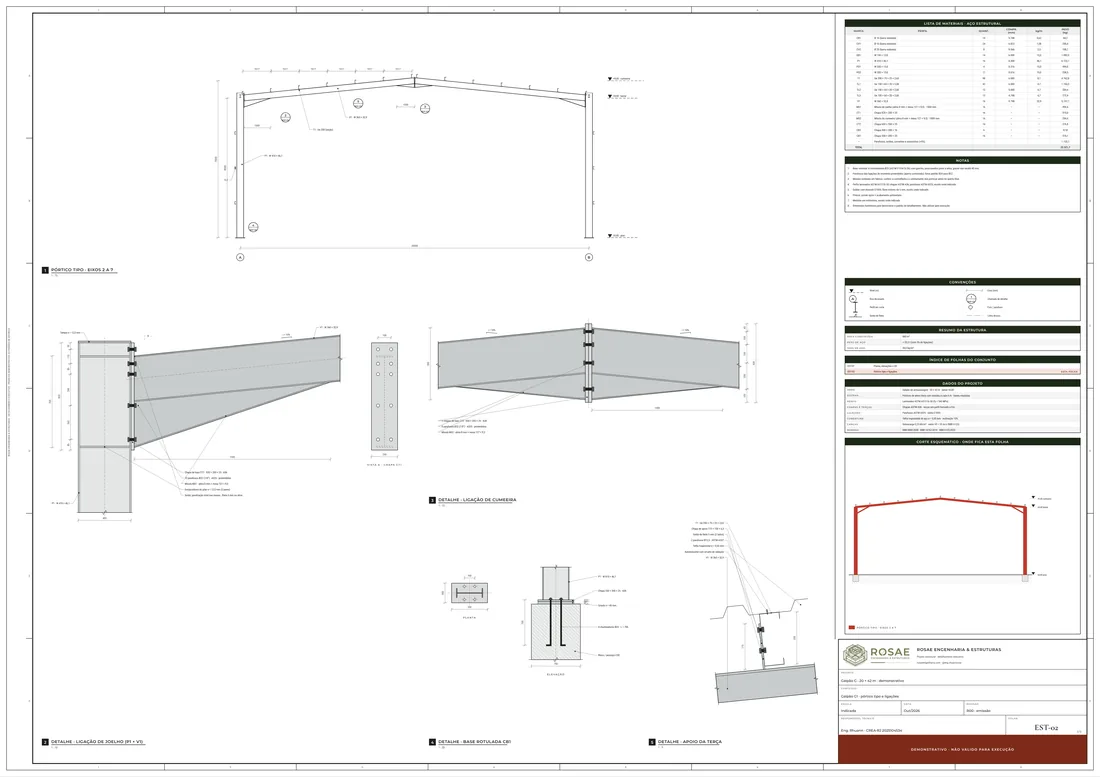

Prancha G-02: pórtico tipo com mísulas, ligação de joelho com chapa de topo, ligação de cumeeira, base rotulada e apoio da terça — G-02Pórtico tipo e ligaçõesMetálicaGalpão G · prancha demonstrativa

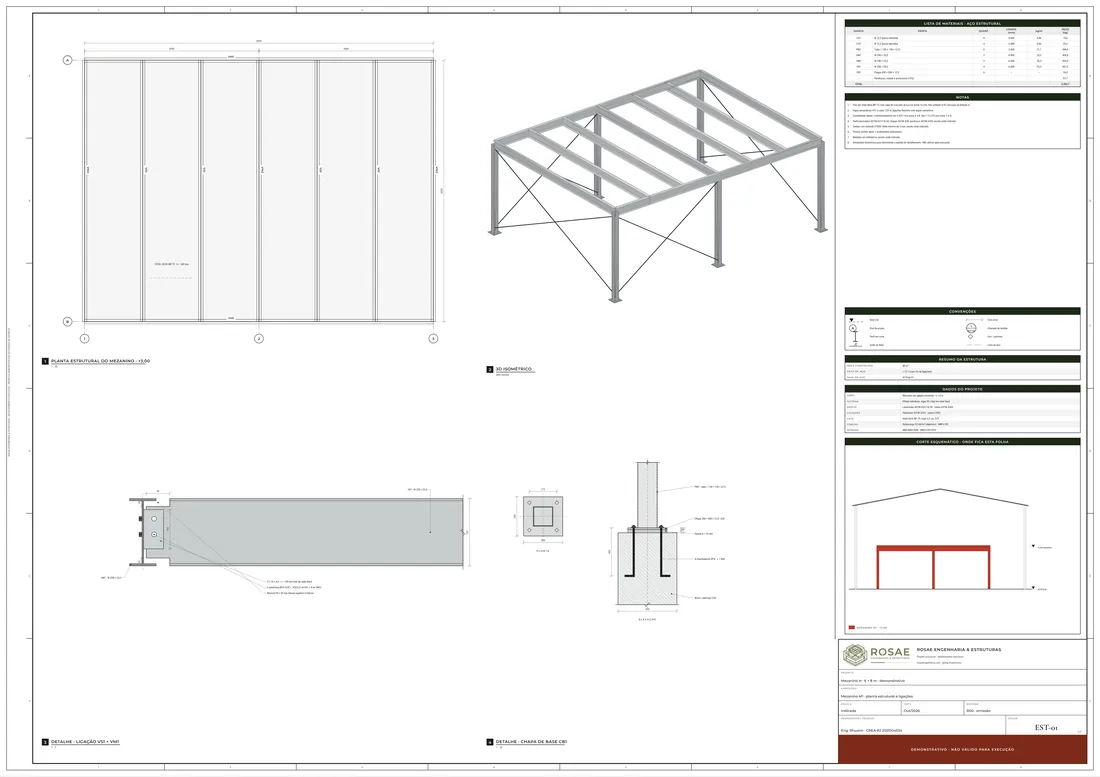

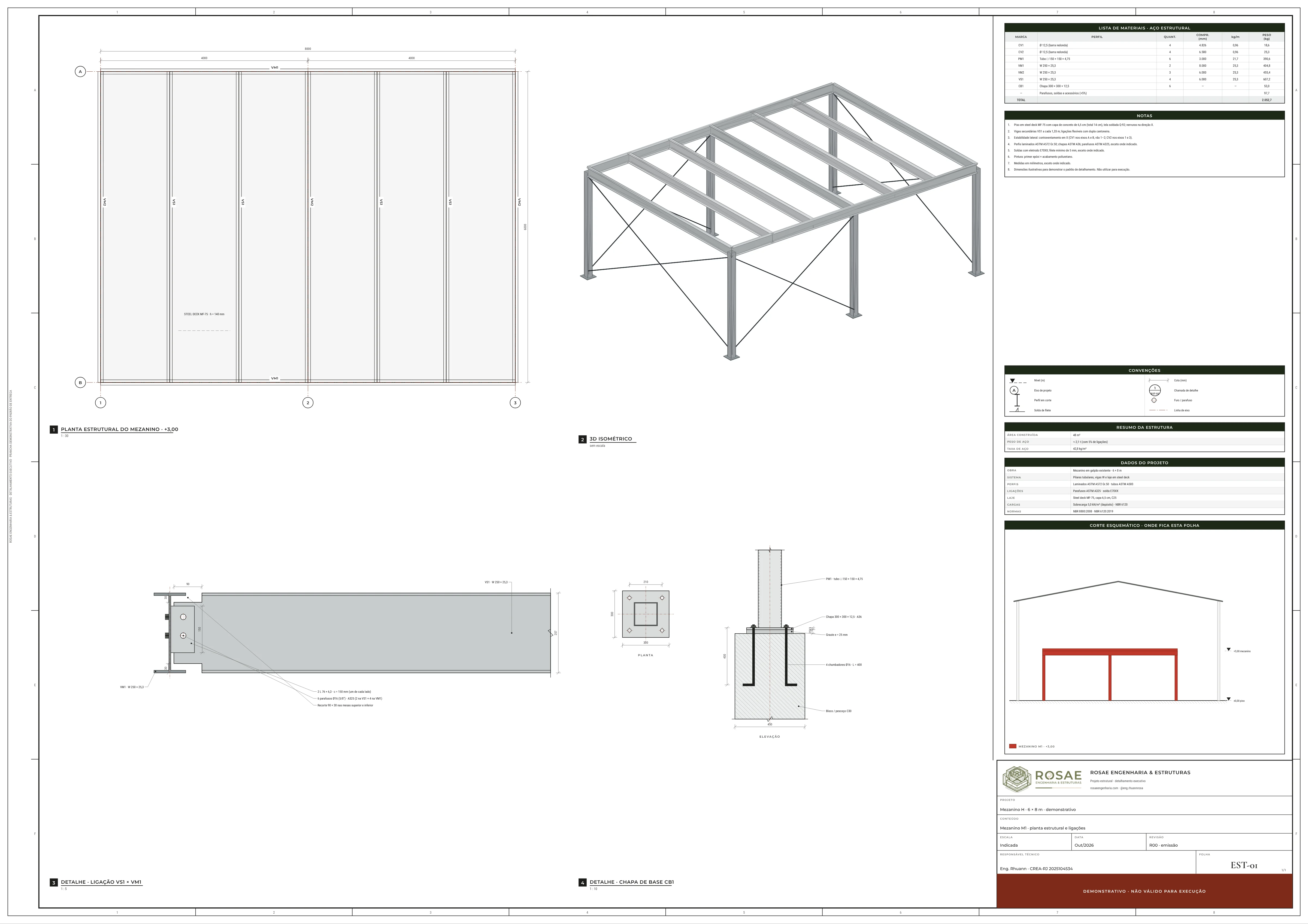

Prancha H-01: planta estrutural do mezanino metálico, 3D, ligação parafusada com dupla cantoneira e chapa de base — H-01Planta e ligaçõesMetálicaMezanino H · prancha demonstrativa

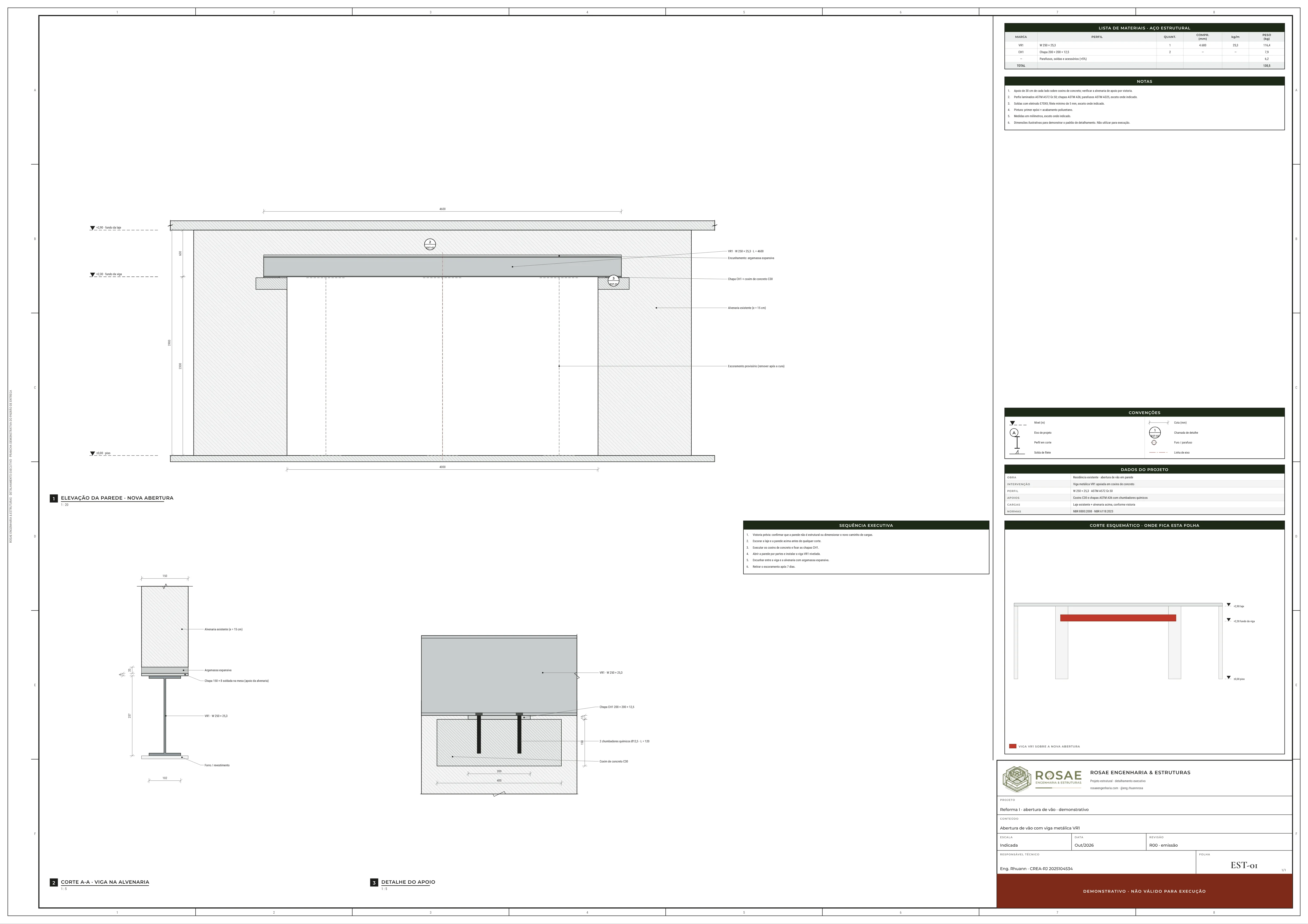

Prancha I-01: elevação da parede com a nova abertura e a viga metálica, corte da viga na alvenaria e detalhe do apoio — I-01Abertura de vão com viga metálicaMetálicaReforma I · prancha demonstrativa

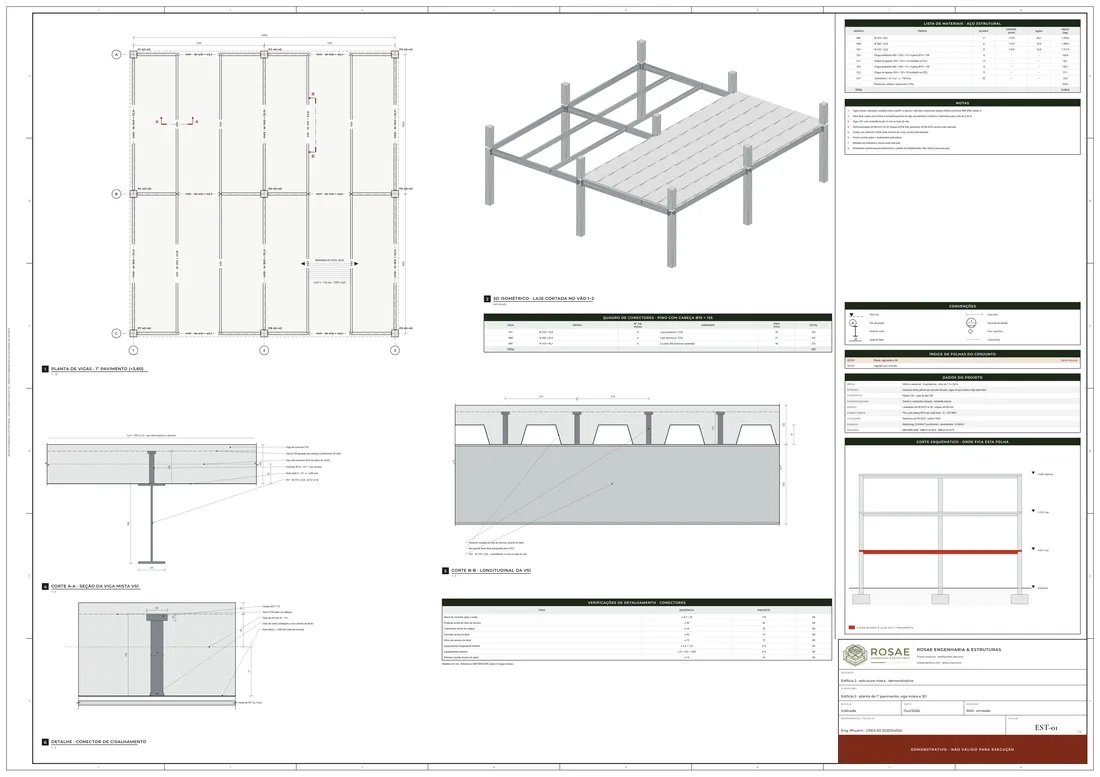

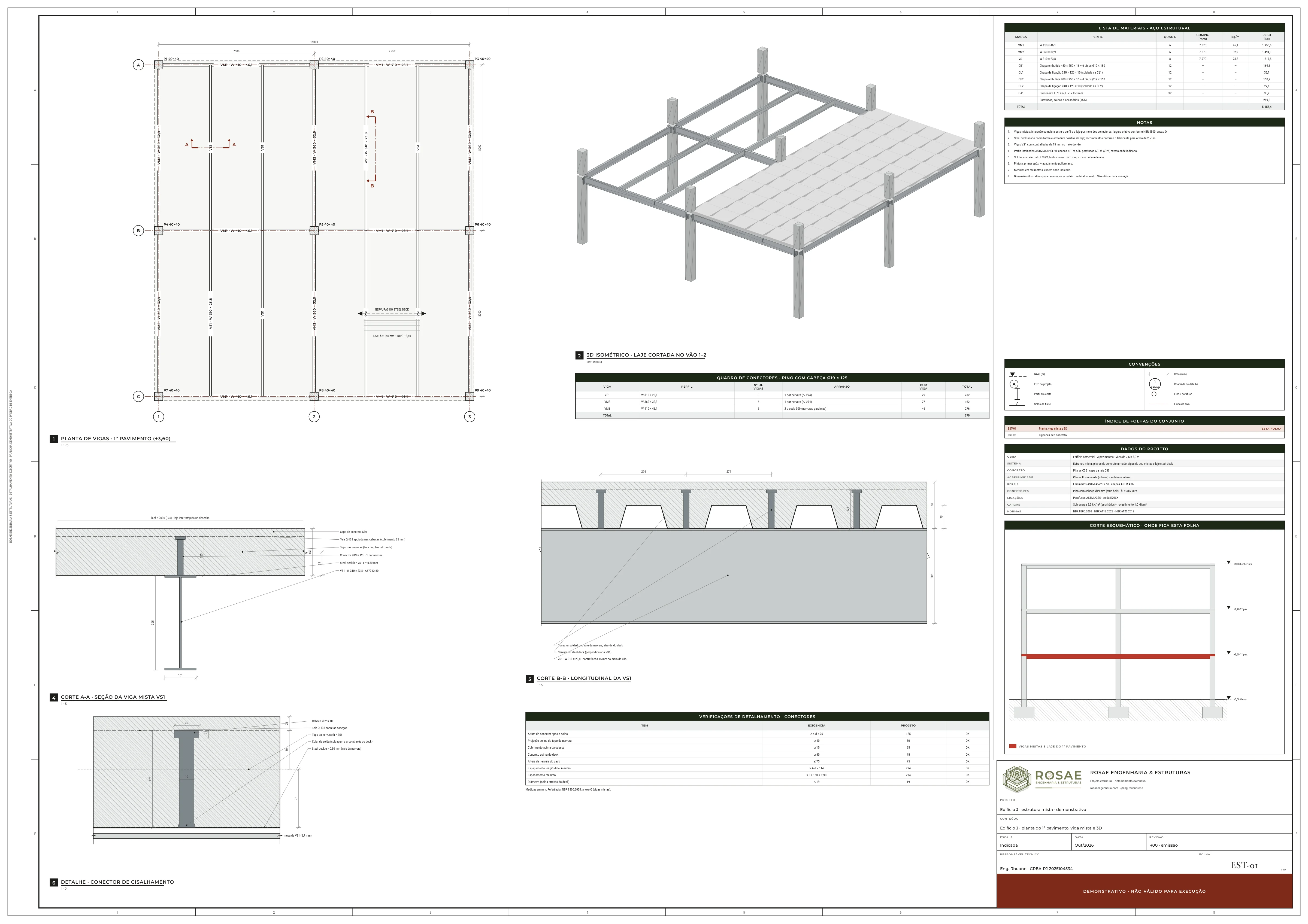

Prancha J-01: planta de vigas mistas sobre pilares de concreto, cortes da viga mista com steel deck e conectores, 3D e verificações — J-01Estrutura mista · viga mista e 3DMistaEdifício J · prancha demonstrativa

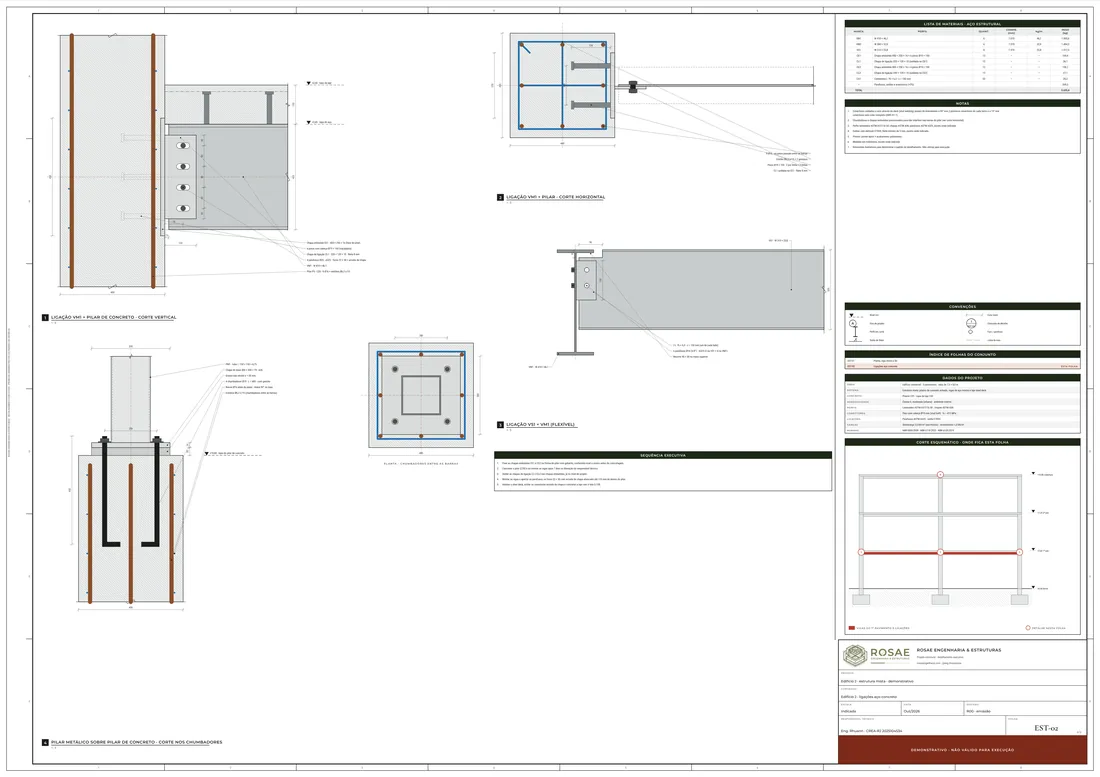

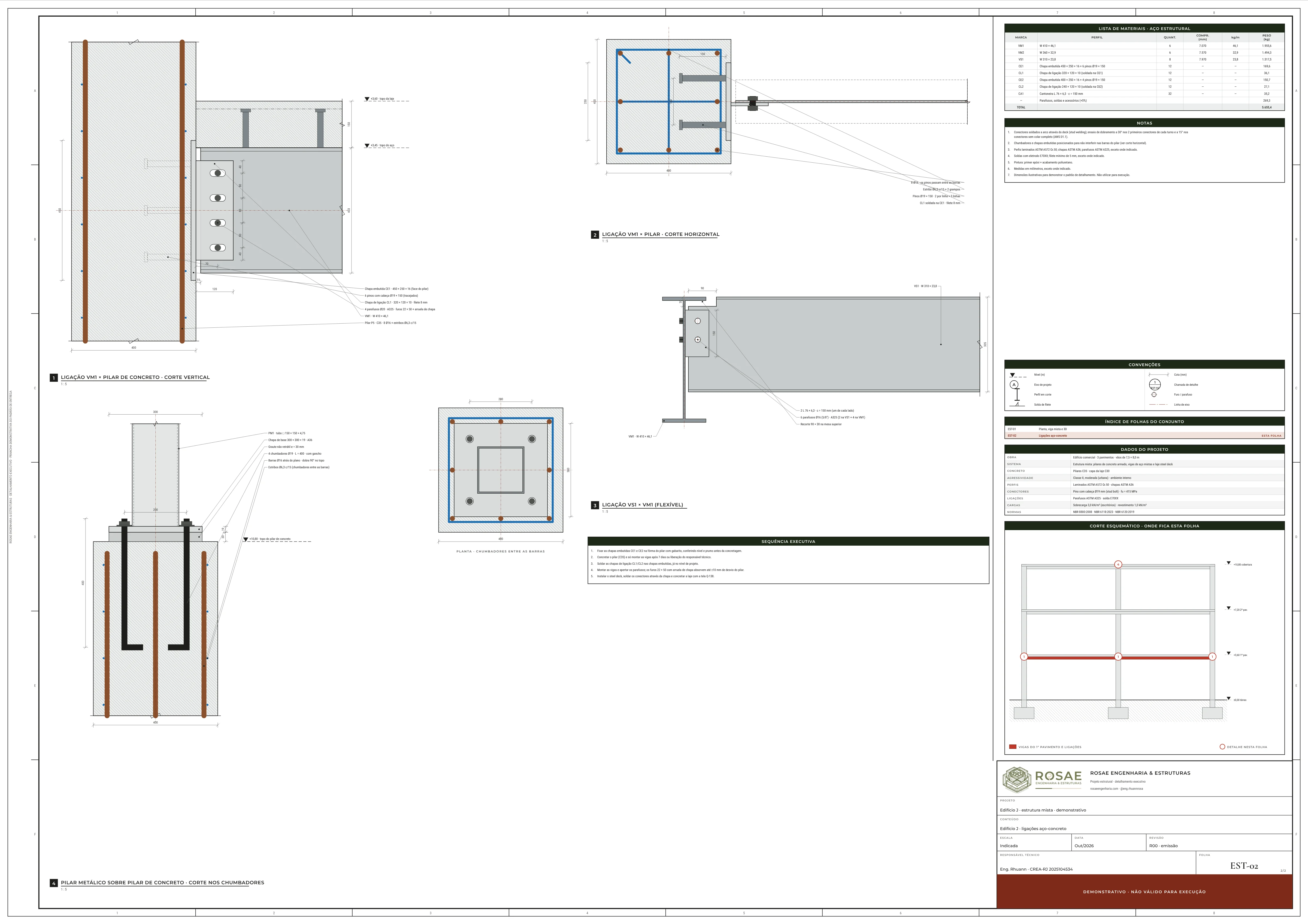

Prancha J-02: ligação de viga de aço em pilar de concreto com chapa embutida, corte horizontal com armaduras, ligação flexível e pilar metálico sobre pilar de concreto — J-02Ligações aço-concretoMistaEdifício J · prancha demonstrativa

As pranchas A-01 a A-03 foram geradas a partir do modelo IFC de um projeto real (concreto C30, aço CA-50 e CA-60). As demais são pranchas demonstrativas, com dimensões ilustrativas, feitas para mostrar o padrão de detalhamento que eu entrego. Nenhuma delas deve ser usada para execução.

Prancha D-01 com marcadores numerados sobre cada parte do detalhamento

Anatomia de uma prancha

O que vem em cada folha

1
Seção em escala, com cotas e níveisCada material identificado: concreto, solo, drenagem e aço. Nada fica para adivinhar.
2
3D isométrico da armaduraO mestre entende a montagem antes de cortar a primeira barra.
3
Planta da armaduraUma barra por posição com a linha de distribuição, bitola e espaçamento. Cada bitola tem a sua cor, do desenho ao quadro.
4
Quadro de armadurasQuantidade, comprimento, peso e o desenho de dobra de cada posição. O armador corta direto da tabela.
5
Notas de execuçãoSequência de obra, cobrimentos, drenagem e os cuidados que evitam retrabalho.
6
Carimbo e responsável técnicoEscala, data, revisão e a assinatura de quem responde pelo projeto.

Vamos conversar

Esse detalhamento, no seu projeto

Envie a planta ou o anteprojeto. Eu respondo direto, com os próximos passos e o prazo.

Falar no WhatsApp Ver o site completo

WhatsApp (21) 99640-4401 · eng.rosae@gmail.com · CREA-RJ 2025104534
